У розділі зазначено загальний опис елементів системи, що складає базовий рівень для ознайомлення користувачем з МІС MedEir. Інформація даного розділу дає змогу користувачу ознайомитися з тим, як увійти до системи, які умови потрібні для успішного входження до системи та дає змогу ознайомитися із зовнішнім виглядом системи, а також елементами управління, модулями, реєстрами та іншими елементами системи. Детально перелік інструкцій та їх скорочений опис наведено у таблиці нижче.

 Стандартна форма входу в систему

Після запуску системи, на екрані відкривається стандартна форма входу в систему (мал. 1):

Мал. 1 - Стандартна форма входу до системи

Перелік та призначення елементів форми наведено нижче (Таблиця 1):

Таблиця 1. Перелік та призначення елементів "Стандартної форми входу" в систему

Розширена (повна) форма входу у систему

Окрім стандартної форми входу в систему, існує також розширена (повна) форма (мал. 2), яку використовують, як правило, при первинному налагодженні входу в систему, а також у разі виникнення помилок при вході.

Як зазначалося вище (див. Таблицю 1), відкрити розширену форму можна, натиснувши на кнопку  "Параметри" в стандартній формі входу в систему. При наступному вході в систему, на екрані автоматично відкривається стандартна форма входу. Для того, щоб повернутися від розширеної до стандартної форми, треба натиснути повторно на кнопку  "Параметри".

Мал. 2 - Розширена (повна) форма входу до системи

Перелік та призначення елементів Повної форми наведено нижче (Таблиця 2), в даній таблиці зазначені тільки елементи при розкритті кнопки "Параметри", усі інші елементи зазначено в Таблиці 1:

Таблиця 2. Перелік та призначення елементів "Розширеної форми входу" до Системи

Зміна ідентифікації

Для зміни ідентифікації  необхідно натиснути на стрілочку та обрати необхідний варіант ідентифікації

Мал. 3 - Зміна ідентифікації

Після обраного варіанту, необхідно внести запитувані параметри та натиснути "Увійти" (мал. 4).

Мал. 4 - Параметри для  входу при  зміні ідентифікації

Після вдалого входу в систему на екрані відкривається головне вікно (мал.5) - "Навігатор". Вигляд цього вікна залежить від системних прав та налаштувань користувача. Отже, вікно, що відкриється на екрані конкретного користувача, може не бути ідентичним до зображеного на малюнку. Але структура вікна та призначення його елементів є однаковими для всіх користувачів. Далі розглянемо більш детально кожен елемент даного вікна.

Мал. 5- Приклад вікна "Навігатора"

Вікно "Навігатора" включає такі елементи:

• Заголовок (назва реєстру, картки, пацієнт, спеціаліст тощо), позначка "1" на мал. 5
• Головне меню, позначка "2" на мал. 5
• Стрічка, позначка "3" на мал. 5
• Робоча область, позначка "4" на мал.5
• Інформаційна панель, позначка "5" на мал.5

Вікно системи може містити наступні закладки: Головна, Вигляд, Друк, eHealth та інші. Набір закладок індивідуальний, залежить від  реєстру системи.

Заголовок вікна "Навігатора"

У заголовку вікна "Навігатора" (позначка "1" на мал. 5), якщо жодного реєстру не відкрито, відображаєаться назва системи. В інших випадках - назва відкритого Реєстру або ЕК.

Головне меню

Головне меню містить набір команд, незалежно від відкритої на даний момент закладки вікна системи (мал.6)

Мал. 6 - Головне меню

Головне меню має наступний перелік команд:

• Очистити кеш - очищає (видаляє) дані з пам'яті програми, позначка "1" на мал. 6;
• Налаштування – відкриває форму налаштування системи, що містить набір основних функцій, доступних користувачу,

згідно наданих йому прав, детально описано у розділі, позначка "2" на мал. 6

• Завершити роботу – дає змогу користувачу завершити роботу з системою, позначка "3" на мал. 6,
• Вихід – виконує завершення сесії поточного користувача та відкриття вікна входу до системи, позначка "4" на мал. 6,

Стрічка

На стрічці розташовані необхідні для роботи команди, набір яких для кожної із закладок свій.

Набір блоку Реєстр стрічки, зліва (мал. 7), містить стандартний набір команд для всіх Реєстрів (кількість та набір кнопок залежить від налаштувань системи), опис наведено у таб. 1.

Мал. 7 - Cтандартний набір команд Стрічки

Таблиця 1. Опис стандартних команд

Елемент	Команда	Значення
	Створити	виконує відкриття детальної форми ЕК таблиці Реєстру для створення нового запису
	Відкрити/Редагувати	виконує відкриття детальної форми ЕК  таблиці Реєстру для редагування запису
	Закрити	призводить до закриття Реєстру або ЕК
	Оновити	призначена для оновлення вмісту Реєстру або ЕК
	Експорт	дозволяє експортувати вміст реєстру даних у таблицю MS Excel

Також стрічка містить блок Технічної підтримки, розташований справа "Навігатора" (мал. 8), де зазначено дані зв'язку з технічною підтримкою МІС МедЕйр, опис наведено у таб. 2.

Мал. 8 - Блок "Технічна підтримка"

Таблиця 2. Опис блоку Технічна підтримка

Елемент	Команда	Значення
	Інструкції	Перелік текстових та відео інструкцій в системі
	Портал підтримки користувачів	Перехід на Портал підтримки користувачів МІС "МедЕйр"
	Телефони та поштова адреса	Зазначено перелік телефонів та електрону пошту технічної підтримки

Робоча область системи

Після входу в програму Ви побачите центральну частину вікна "Навігатора" (мал. 9), що є Робочою областю вікна.

Мал. 7 - Робоча область системи

Робоча область системи містить:

• Дерево навігації ярликів, позначка "1" на мал. 9;
• Область роботи з ЕК, позначка "2" на мал. 9.

Вміст робочої області ЕК визначається тим, який реєстр або довідник був обраний в навігаційному меню (позначка "Дерево навігації", мал. 10). Тобто вміст робочої області цілком залежить від того, який реєстр чи довідник був відкритий.

Дерево навігації ярликів має наступні стандартні закладки (спеціально розподілені групи ярликів - Модулі): реєстри, довідники та адміністрування (позначка "Закладки дерева навігації", мал. 10) . Для того, щоб відкрити відповідні реєстри або довідники, потрібно лівою кнопкою миші натиснути на потрібний ярлик у дереві навігації.

Відкриті реєстри та картки відображаються нижче області дерева навігації, в блоці "Відкриті картки" (Мал. 10). При одночасному відкритті декількох карток або реєстрів, для переходу між ними, досить натиснути на назві картки чи реєстру в блоці "Відкриті картки", після чого обрана картка або реєстр відобразиться в Робочій області системи. Також через блок "Відкриті картки" можна закривати картки та реєстри, натиснувши кнопку "Закрити" біля назви картки або реєстру.

Мал. 10 - Дерево навігації робочої області

Панель з деревом навігації, за необхідності, можна тимчасово приховати (для приховування\відкриття панелі, потрібно натиснути кнопку  (позначка)) "Кнопка згортання Дерева навігації", мал. 10).

Інформаційна панель

У нижній частині вікна "Навігатора" знаходиться спеціальна інформаційна стрічка (мал. 11), яка для прикладу на малюнку розділена на зони.

Мал. 11 - Приклад інформаційної стрічки

• У зоні 1 відображається назва системи.
• У зоні 2 відображається ім'я користувача, який ініціював поточний сеанс роботи з cистемою.
• У зоні 3 відображається версія системи.

Для перегляду Головного меню вікна "Навігатор" системи, необхідно:

1. Увійти в систему (детально тут...)
2. Натиснути в лівому верхньому кутку вікна кнопку  Головне меню та обрати  "Налаштування" (мал. 12).

Мал. 12 - Головне меню

При натисканні на значок "Налаштування", відкривається форма (мал. 13) з налаштуваннями поточного користувача.

Далі розглянемо окремо кожну із закладок налаштування.

Мал. 13 - Форма "Налаштування"

Закладка "Профіль користувача"

Закладка "Профіль користувача" (мал.14) містить поля для внесення та зміни даних співробітника (вноситься зміна в картку користувача):

• "Мобільний телефон"
• "Офісний телефон"
• "Email"

Мал. 14 - Закладка "Профіль користувача" форми "Налаштування"

Ця закладка також дозволяє змінити пароль користувача. Для цього передбачено кнопку  "Змінити пароль".

При натисканні на неї, відображаються додаткові поля ("Старий пароль", "Новий пароль", "Підтвердити пароль").

Мал. 15 - Зміна паролю

Заповніть поля відповідними даними та натисніть на кнопку "Зберегти пароль" для збереження інформації.00000укк

Закладка "Налаштування файлів"

Закладка "Налаштування файлів" (мал. 16) дає можливість визначити місце на комп’ютері користувача, де будуть тимчасово зберігатися файли:

• при відкритті прикріплених файлів системи
• при формуванні друкованих форм
• при скануванні файлів в систему

Кнопка "Очистити" дозволяє очистити папку на комп’ютері користувача примусово.

Мал. 16 - Закладка "Налаштування файлів" форми "Налаштування"

Закладка "Застосування"

Закладка "Застосування" форми Налаштування (мал. 17) дозволяє встановити правила запуску системи в tray.

Мал. 17 - Закладка "Застосування" форми "Налаштування"

Якщо в налаштуваннях встановлено галочку "Запустити cистему в tray при завантаженні операційної системи", то при включенні комп’ютера, після завантаження операційної системи, користувач буде бачити в tray іконку (значок)  (мал. 18).

Мал. 18 - Іконка застосування в tray

При натисканні правою клавішою миші на значок, відкриється контекстне меню (мал. 19).

Мал. 19 - Контекстне меню кнопки в tray

При натисканні "Відкрити", відкриється форма входу до cистеми.

Якщо встановити галочку "Отримувати розширену інформацію про помилку", в тексті повідомлень про помилки з’явиться додатковий блок з розширеною інформацією.

Кнопка "Вибір сканера" відкриє вікно вибору сканера за замовчуванням з тих, що встановлені в користувача на комп’ютері, що дає можливість вказати той сканер, який буде використовуватися при скануванні прикріплених файлів.

В полі "Коефіцієнт по осі Х(%)" вказується відсоткове значення, яке змінить розмір відскановоного зображення по горизонталі.

В полі "Коефіцієнт по осі У(%)" вказується відсоткове значення, яке змінить розмір відсканованого зображення по вертикалі.

Закладка "Відкриті картки"

Закладка "Відкриті картки" (мал. 20) дає можливість користувачу налагодити вигляд написів у цьому блоці системи.

Мал. 20 - Закладка "Відкриті картки" форми "Налаштування"

Відповідна категорія даних відображається в блоці "Відкриті картки", тільки якщо в цьому налаштуванні  встановлено галочку (якщо біля поля "Реєстри" її не проставити, то назви відкритих реєстрів не будуть відображатися в блоці "Відкриті картки")

Вибране значення в списку визначає формат інформації в зоні "Відкриті картки":

Для реєстрів передбачені варіанти:

• За назвами ярликів
• За назвами реєстрів

Для довідників передбачені варіанти:

• За назвами ярликів
• За назвами довідників

Для карток реєстрів:

• Додавати назву фізичного реєстру
• Додавати назву реєстру, з якого відкрито
• Додавати назву ярлика, з якого відкрито
• Тільки назва картки

Для карток довідників:

• Додавати назву довідника
• Додавати назву ярлика, з якого відкрито
• Тільки назва картки

Закладка "Друк"

Закладка "Друк" (мал. 21) надає можливість користувачу налагодити принтери, які будуть використовуватися для окремих друкованих форм за замовчуванням. Це налаштування потрібно, якщо певна друкована форма викликається не із закладок "Друк" карток чи реєстрів cистеми, а в певній логіці cистеми без попереднього відкриття файлу друкованої форми в MS Word.

Мал. 21 - Закладка "Друк" форми "Налаштування"

В полі "Друкована форма" відображаються всі друковані форми, на які є права у поточного користувача. Після того, як їх вибрано, потрібно натиснути на кнопку "Додати в перелік" і вони автоматично будуть додані в таблицю нижче. В цій таблиці для кожної друкованої форми можливо вибрати принтер, який буде використаний при друкуванні.

Закладка "ЕЦП"

Закладка "ЕЦП" (мал. 22) призначена для реєстрації сертифікатів, зміни пароля електронного ключа, генерування електронного ключа та ін.

Мал. 22 - Закладка "ЕЦП" форми "Налаштування"

Для реєстрації сертифіката необхідно на закладці "Мої сертифікати" натиснути кнопку "Зареєструвати" та заповнити поля форми реєстрації сертифіката (мал.23):

Мал. 23 - Форма реєстрації сертифіката

Таблиця 2. Перелік та призначення елементів форми реєстрації сертифіката

Стандартні текстові поля

Стандартні текстові поля (мал. 24) призначені для введення з клавіатури довільної алфавітно-цифрової інформації.

Мал. 24 - Приклад стандартного текстового поля

Для початку роботи з текстовим полем, необхідно клацнути на ньому один раз лівою кнопкою миші або встановити курсор в полі, користуючись клавішею {Tab}. В результаті, в полі з'явиться миготливий символ курсору. Після цього в поле можна вводити нове значення або редагувати раніше введене, користуючись клавішами клавіатури. Значення, яке вводиться, буде відображатися у полі в один рядок. Зазначимо, що деякі поля мають обмеження в кількості символів.

Багаторядкові текстові поля

Багаторядкові текстові поля (мал. 25) подібні до стандартних, але дозволяють вводити алфавітно-цифрову інформацію, яка може бути розбита на довільну кількість рядків.

Мал. 25 - Приклад багаторядкового текстового поля

При заповненні багаторядкового текстового поля, система автоматично розширює його в режимі редагування на висоту вікна системи. Для завершення поточного і початку наступного рядка примусово, (також для введення порожнього рядка), використовується клавіша {Enter}.

Якщо введене в поле значення складається з більшої кількості рядків, ніж воно може вмістити - в правій частині поля активізується смуга прокрутки, яка дозволяє переглядати рядки які "приховані" за кордоном поля. Редагувати вже введене в поле значення можна стандартним способом.

Текстові поля зі спецсимволами

Текстові поля зі спеціальними символами (мал. 25) подібні до стандартних, але дозволяють вводити спеціальні символи, шляхом вибору з вікна (мал. 26), що відображається за допомогою кнопки  "Символ", праворуч від поля.

Мал. 25 - Приклад текстового поля зі спецсимволами

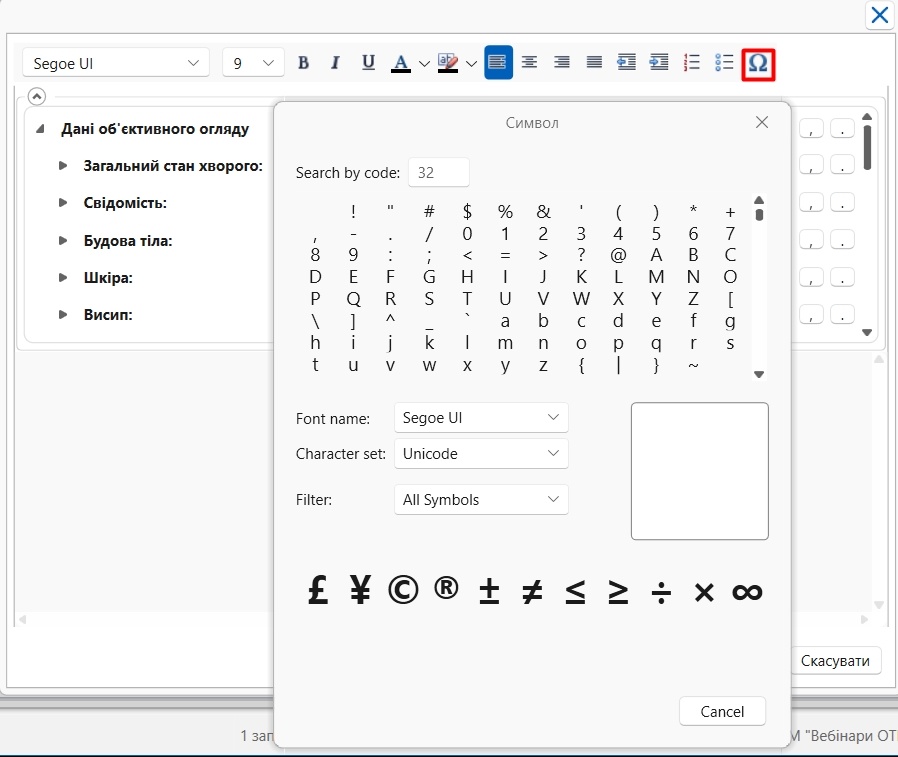

Мал. 26 - Форма вибору спеціальних символів

Багаторядкові форматовані текстові поля з попап-формою призначені для введення форматованого тексту (мал. 27). Кнопка біля поля викликає попап-вікно з панеллю форматування тексту (мал. 28).

Мал. 27 - Приклад багаторядкового форматованого текстового поля

Мал. 28 - Попап вікно з панеллю форматування

Багаторядкові текстові поля з шаблонами змісту

Багаторядкові текстові поля із шаблонами змісту призначені для пришвидшення внесення шаблонної інформації (мал. 29).

Мал. 29 - Приклад багаторядкового текстового поля із шаблонами змісту

Кнопка "З шаблону" - відкриває форму "Вибрати шаблон" (мал. 30).

Мал. 30 - Форма "Вибрати шаблон змісту"

Кнопка "Додати шаблон" - відкриває форму "Додати шаблон" (мал. 31).

Мал. 31 - Форма "Додати шаблон змісту"

Після збереження шаблону у відповідну картку реєстру "Налагодження шаблонів", за ним фіксуються зміни, які вніс поточний користувач.

Форма надає можливість вибрати один запис з переліку шаблонів змісту, що визначені для цього контролу в реєстрі "Налагодження шаблонів змісту", в яких або не вказано користувача або користувач відповідає поточному.

В результаті вибору певного шаблону, контрол автоматично заповнюється даними, що вказані в текстовому полі форми.

За замовчуванням, текст додається в кінець існуючого через пробіл.

Багаторядкові текстові поля з використанням ієрархічних шаблонів лексичного дерева

Багаторядкові текстові поля з використанням ієрархічних шаблонів лексичного дерева призначені для пришвидшення внесення шаблонної інформацію (мал. 32).

Мал. 31 - Поле з використанням ієрархічних шаблонів лексичного дерева

Елемент містить багаторядкове поле та кнопку управління "Редагувати", яка відкриває діалогове вікно редактору лексичного дерева (мал. 33).

Мал. 33 - Діалогове вікно редактору лексичного дерева

Діалогове вікно редактору лексичного дерева складається із наступних областей:

• Панель форматування тексту;
• Область лексичного дерева
  • Лексичне дерево;
  • Розділові знаки;
• Область редагованого тексту.

Панель форматування тексту містить стандартні функції редагування: стиль, розмір, жирний текст, курсивний, тощо.

Область лексичного дерева , за замовчуванням, відображається в розгорнутому вигляді, де лексичний ієрархічний шаблон зображений у вигляді структурного дерева. Кожна "гілка" дерева має свій рівень підпорядкування. Для перегляду усіх  підпунктів поточної гілки, слід натиснути на кнопку  "Розгорнути" або двічі натиснути ліву клавішу миші. Для згортання підпорядкованих гілок, слід натиснути на кнопку  "Згорнути". Для згортання області лексичного дерева, слід натиснути кнопку  "Згорнути".

Область редагованого тексту, для прикладу, якщо потрібно написати "Система органів дихання, сильний кашель" - необхідно розгорнути гілку "Система органів дихання" та підпорядковані їй пункти "Кашель" та "Інтенсивність" та двічі натиснути лівою клавішею миші на пункт "сильний", після чого в області редагованого тексту відобразиться не лише слово "сильний", а й всі основні гілки, яким поточний пункт підпорядковується.

В області редагування дозволено вводити довільний текст. Для проставлення коми чи крапки, натисніть на відповідну кнопку  "Кома" ; "Крапка" або використайте інший спосіб.

Для збереження та відображення введеного тексту, натисніть кнопку "Ок"

Для закриття діалогового вікна без збереження, натисніть кнопку "Скасувати"

Поля визначення дати

Поля визначення дати (мал. 34), які використовуються в інтерфейсних формах cистеми, не є стандартними для ОС Windows:

Мал. 34 - Приклад поля визначення дати

Дату в полі "визначення дати" можна ввести двома способами:

• шляхом набору на клавіатурі;
• відкривши спеціальну форму вибору дати (календар), встановивши курсор миші на кнопку-стрілочку в правій частині поля  і один раз клацнувши лівою кнопкою миші на необхідну дату;

  Для введення дати, шляхом набору символів на клавіатурі, достатньо набрати на клавіатурі тільки числа, без розділових знаків (для введення дати, місяця і року слід набирати по дві цифри).

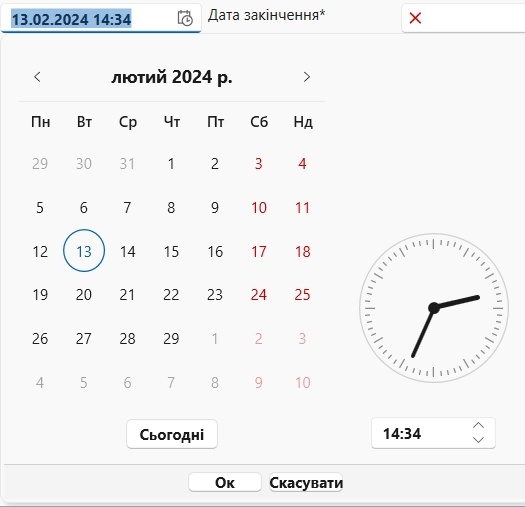

Мал. 35 - Приклад визначення дати за допомогою календаря

Якщо треба вибрати дату іншого місяця, слід спочатку перейти до тієї сторінки календаря, яка йому відповідає, а потім за допомогою стрілок клавіатури, перемістити жовтий прямокутник на потрібне число і натиснути клавішу {Enter}. Можна також вибрати дату мишкою (встановивши на потрібне число курсор і один раз клацнувши лівою кнопкою). В обох випадках, форма вибору дати буде закрита, а вибрану дату буде введено у відповідне поле.

Перейти до відповідної сторінки календаря, яка відповідає потрібному місяцю, можна двома способами:

• у формі для вибору дати, встановити курсор миші на кнопку-стрілочку або  (по ліву і праву сторону заголовку форми) і клацнути лівою кнопкою миші, натиснувши на рік (для вибору місців чи років);
• встановити курсор миші на заголовку форми (назва місяця) для вибору дати, натиснути ліву кнопку миші (у результаті на екрані відобразиться перелік, кожен запис якого складається з назви місяця (мал. 36) і виділити необхідний місяць лівою кнопкою миші.

Мал. 36 - Приклад вибору місяця за допомогою календаря

Якщо необхідна дата відноситься не до поточного року, то аналогічним чином встановити курсор миші на заголовку форми (назва року), натиснути ліву кнопку миші. У результаті, на екрані відобразиться перелік, кожен запис якого складається з назви року (мал. 37). Необхідно виділити необхідний рік лівою кнопкою миші.

Мал. 37 - Приклад вибору року за допомогою календаря

Форма вибору дати також дозволяє швидко очистити поле (шляхом натискання кнопки "Очистити").

Поля з обмеженою множиною можливих значень

Досить часто в cистемі використовуються поля, значення яких не можуть бути довільними, а повинні бути обрані тільки із певної обмеженої множини можливих значень. Сама множина визначається вмістом певного реєстру нормативно-довідкових, системних або допоміжних даних (у рамках cистеми такі реєстри даних називаються довідниками) або інших реєстрів системи. Дані для введення значень в подібні поля вибираються безпосередньо з довідників, які відкриваються з випадаючих списків.

Поле з обмеженою множиною можливих значень (мал. 38) завжди має кнопку-стрілочку   в правій частині, однократне натиснення на яку лівою кнопкою миші, викликає список, що включає всі можливі значення такого поля.

Мал. 38 - Приклад поля з відкритим випадаючим списком

Після відкриття списку слід вибрати те значення, яке має бути введено в поле, встановивши на це значення курсор та один раз клацнувши лівою кнопкою миші. Зауважимо, що для великих випадаючих списків відображаються перші двадцять значень. Якщо потрібне значення в списку не відображено, необхідно набрати перші літери потрібного значення і список автоматично буде відфільтровано за набраними літерами. Вибране зі списку значення буде автоматично введено в поле, а сам список після цього закриється. У разі необхідності заміни значення (яке було раніше введено в подібне поле) його слід очистити за допомогою виділення та натиснення кнопки {Delete} на клавіатурі або скориставшись кнопкою Backspace. Після очищення, можна вибрати із випадаючого списку нове значення.

Для швидкого вибору значення в полі можна користуватися клавішами {↑} і {↓}, не відкриваючи список, що випадає. Після встановлення курсору в полі при натисканні на клавішу {↑} або {↓} послідовно з'являються значення, які входять в безліч його можливих значень (тобто ті ж значення, які відображаються в списку, що випадає).

Існує можливість прискореного вибору значення з довідника. Для цього необхідно в полі з обмеженою множиною можливих значень ввести набір символів і натиснути на клавішу {Enter} або {Tab}. Якщо введене шляхом набору на клавіатурі значення (набір символів) присутнє в одному або декількох записах відповідного довідника/реєстру, то для його вибору можна користуватися клавішами {↑} і {↓}.

Поля вибору зі списку з додаванням у довідник

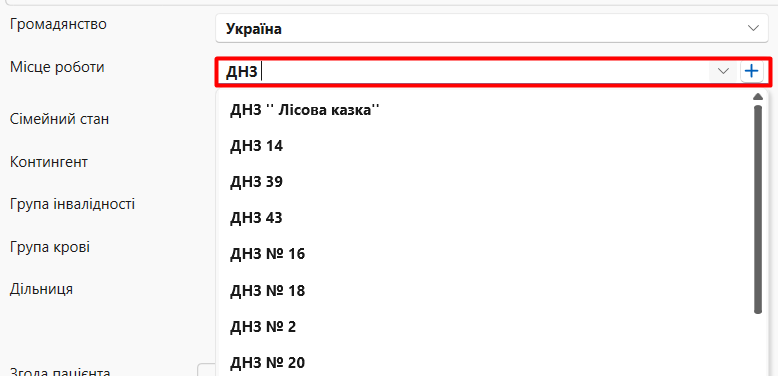

Поля вибору зі списку з додаванням у довідник (мал. 39) містять додаткову кнопку "Додати", при натисканні на яку відкривається попап-форма (мал. 40), яка в основному, містить одне текстове поле, в якому за замовчуванням заповнено значення – те, що введено в полі вибору зі списку. Іноді, попап-форма може містити більше полів довідкового запису.

Мал. 39 - Приклад поля з кнопкою "Додати"

Мал. 40 - Приклад попап-форми додавання запису у довідник

Іноді біля кнопки  "Додати" може бути кнопка "Видалити" або ""Редагувати".

При натисканні на кнопку "Видалити" виконується спроба видалити вибраний запис з довідника. В результаті цієї дії (якщо на запис немає посилань в cистемі), очищується поле та видаляється відповідний запис з довідника. Якщо існують посилання – очищується тільки поточне поле.

При натисканні на кнопку "Редагувати" виконується відкриття картки довідкового запису, яка доступна для редагування.

Поля вибору зі списку з можливістю введення довільного тексту

Поле вибору зі списку з можливістю введення довільного тексту дозволяє користувачу вводити значення, якого немає в списку поля. У цьому випадку значення не додається в довідник, але зберігається в картці документу (мал. 41).

Мал. 41 - Приклад попап-форми додавання запису у довідник

Поля множинного вибору

В інтерфейсних формах cистеми також використовуються поля множинного вибору.

Введення значень у множинні поля потребує певних додаткових дій користувачів (для різних полів такі дії можуть бути різними).

Зазначимо, що наявність вікна для галочки  у випадаючому списку множинного поля говорить про те, що це поле без підвантаження значень.

Наявність кнопки "Додати"  та галочки означає, що це поле множинного вибору з підвантаженням значень.

Мал. 42 - Приклад множинного вибору з довідника

Поля множинного вибору без підвантаження значень

Множинне поле без підвантаження значень - це поле, до якого можна вибрати як одне значення, так і декілька - при цьому список можливих значень обмежений. Вибір значень здійснюється установкою галочки навпроти потрібного. Поле даного типу має вигляд, який зображений на малюнку нижче (мал. 43).

Мал. 43 - Приклад розгорнутого поля множинного вибору без підвантаження значень

Вибір значень здійснюється установкою галочки навпроти потрібного значення. Якщо вибране значення необхідно змінити, галочка знімається.

У полі множинного вибору без підвантаження значень присутні кнопки "Ок" і "Скасувати". У разі наявності не збереженої в поле інформації, кнопка "Ок" і зберігає. Кнопка "Скасувати" закриває поле без збереження змін.

Примітка:  Після вибору значень у полі множинного вибору без підвантаження, необхідно обов'язково закривати поле по кнопці "Ок", інакше зміни не будуть збережені. При установці або знятті галочки, необхідно обов'язково підтверджувати вибір за допомогою кнопки "Ок".

Після підтвердження вибору, випадаючий список буде закрито, а вибрані значення будуть відображатися в полі (мал. 44).

Мал. 44 - Приклад заповненого поля множинного вибору без підвантаження значень

Поля множинного вибору з підвантаженням значень

Множинне поле із підвантаженням значень - це поле, в яке можна вибрати як одне, так і декілька значень. Поле даного типу має вигляд, який зображений на малюнку нижче.

Якщо в полі встановлено курсор, розкривається список з можливими значеннями (мал. 45).

Мал. 45 - Приклад розгорнутого поля множинного вибору з підвантаженням значень

Вибір значень здійснюється виділенням лівою кнопкою миші потрібного, при цьому вибране значення встановлюється в полі, з правого боку якого стає активним знак плюса  . Натискання на знак плюса є обов'язковим. Після цього вибране значення відображається у верхній частині поля зі встановленою галочкою навпроти. Якщо вибране значення необхідно змінити, галочка знімається. Для вибору наступного значення, в полі натискається стрілочка вниз  у правій частині поля та здійснюється вибір наступного значення. Необхідно пам'ятати, що в полі з підгрузкою значень відображаються перші двадцять значень. Якщо потрібне значення в списку не відображене, необхідно набрати перші літери потрібного значення і список буде відфільтровано.

У полі множинного вибору з підвантаженням значень присутні кнопки "Ок"" і "Скасувати". У разі наявності інформації, не збереженої в полі, кнопка "Ок" їх зберігає. Кнопка "Скасувати" закриває поле без збереження змін.

Примітка: Після вибору значень у полі множинного вибору з підвантаженням значень, необхідно обов'язково закривати поле по кнопці "Ок", інакше зміни не будуть збережені. При виборі значення або зняття галочки, для скасування цього значення необхідно обов'язково підтверджувати вибір за допомогою кнопки "Ок".

Після підтвердження вибору, випадаючий список буде закритий і вибрані значення будуть відображатися в полі (мал. 46).

Мал. 46 - Приклад поля множинного вибору із підвантаженням значень після виконання вибору

Перемикачі (чекокси, відмітки)

Поля-перемикачі мають вигляд чотирикутника з назвою поруч (мал. 47) і можуть перебувати в таких положеннях: поставлений (встановлений) або знятий.

Поставити (зняти) перемикач можна:

• одним натисненням лівої клавіші миші в чотирикутнику;
• одним натисненням лівої клавіші миші по назві перемикача;

Поява (зникнення) позначки в чотирикутнику у вигляді "галочки" буде означати, що перемикач встановлений (знятий).

Мал. 47 - Приклад полів з перемикачами (встановлений)

Вибір варіанта з групи можливих

Для вибору варіанта з групи можливих, передбачені радіокнопки, які мають вигляд кола з назвою поруч (мал. 50)

Мал. 50- Приклад радіокнопки

Для вибору варіанта з групи, необхідно один раз клацнути лівою кнопкою миші в колі або на назві радіокнопки. При виборі одного варіанта з групи, знімається ознака вибору іншого. Поява (зникнення) позначки у вигляді "крапки" буде означати вибір варіанта (відмова від вибору варіанту).

Особливість радіокнопки полягає в тому, що це кнопка відкладеної дії. Вибір певного варіанта з групи можливих лише конкретизує вибір параметрів (які необхідні в подальшому при виконанні операції), але жодну дію при цьому не розпочинає. Дія ж відбудеться тільки після застосування інших елементів (полів, кнопок миттєвої дії) інтерфейсних форм.

Поля прикріплення документів

Поля "прикріплення документів" дозволяють прикріпити зовнішній файл будь-якого типу (мал. 51).

Мал. 51 - Приклад поля Прикріплення документа

Для прикріплення документа, необхідно натиснути на кнопку  "Знайти файл", яка відкриває стандартне вікно знаходження файлу (мал. 52), вибрати його та натиснути кнопку "Відкрити".

Мал. 52 - Приклад вікна відкриття файлу

Після цього файл буде прикріплено в поле "Файл", поряд з яким стануть доступними кнопки  "Відкрити файл" та    " "Видалити файл".

Для відкриття прикріпленого файлу, безпосередньо з картки системи, необхідно натиснути на кнопку  "Відкрити файл", в результаті чого відкриється документ.

Щоб видалити документ з поля "Файл", необхідно натиснути на кнопку "Видалити файл".

Налаштування кількості полів прикріплення документів, їх обов'язковість і можливість прикріплення кількох файлів одного типу, налаштовується адміністратором системи. У разі необхідності додаткового налаштування для прикріплення документів, слід звернутися до адміністратора.

Сканування

Також існує можливість запустити сканування файлу безпосередньо з Системи (2.3.13.1), для цього призначена кнопка "Сканувати"

Для повноцінної роботи з функцією сканування, на кожному робочому місці необхідно попередньо виконати наступні дії:

• підключити сканер зображень. Якщо сканер не буде підключено, то при спробі запустити сканування з'явиться повідомлення про помилку підключення;
• встановити програму для роботи зі сканером зображень. Якщо на робочому місці не встановлено програмне забезпечення для сканера, то при спробі відсканувати документ з'явиться відповідне повідомлення про помилку і виконати операцію сканування буде неможливо.
• провести налаштування в меню системи, перейшовши в пункт "Налаштування системи" Закладка "Застосування",  детально тут...

Таблиці системи використовуються для зручного відображення інформації у випадку декількох записів з однаковим набором полів (мал. 53)

Мал. 53 - Приклад таблиці

Стандартні дії над таблицями

Для записів таблиці доступні наступні стандартні операції (кнопки яких розташовані біля таблиці):

• "Створити" -  виконує відкриття детальної форми таблиці для створення нового запису;
• "Редагувати";
• "Видалити" - видаляє запис таблиці, при цьому попередньо видає повідомлення "Ви дійсно бажаєте видалити поточний запис?";

Мал. 54 - Приклад вікна із запитом на підтвердження

• "Налагодження колонок"- викликає меню налаштування, призначене для розміщення заголовків тих колонок таблиці, які потрібно тимчасово сховати або відобразити.

Мал. 55 - Приклад форми налагодження колонок

• "Скинути налагодження колонок"  - скасовує налаштування задані користувачем і відображає всі колонки за замовчуванням, тобто показує набір та порядок колонок, передбачений Системою.;
• "Експорт в Excel" завантажує дані таблиці в файл Microsoft Excel..к

Детальна форма таблиці

При створенні та редагуванні запису таблиці, відкривається детальна форма (мал. 56).

Мал. 56 - Детальна форма таблиці

Детальна форма таблиці має  різні стандартні кнопки:

Стандартна кнопка  "Видалити" видаляє поточний запис таблиці, при цьому попередньо видає повідомлення "Ви дійсно бажаєте видалити поточний запис". Кнопка відображається, якщо форма відкрита для редагування.

Стандартна кнопка  "Ок" зберігає та закриває детальну форму.

Стандартна кнопка  "Зберегти" зберігає дані детальної форми.

Стандартна кнопка  "Скасувати", якщо було змінено дані детальної форми – видає запит-попередження про необхідність зберегти дані, в разі відмови користувача - зберігає без збереження змін.

Стандартна кнопка  "Далі" дозволяє перейти на наступну форму

Стандартні кнопки "Видалити", "Зберегти", Далі" в окремих випадках можуть бути відсутніми.

Поняття реєстру

Двома основними видами реєстрів даних системи є:

• реєстри нормативно-довідкових, допоміжних та системних даних (надалі будуть називатися Довідниками);
• реєстри даних про документи (надалі будуть називатися Реєстрами карток).

Реєстри даних відображаються в робочій області "Навігатора" при виборі певного реєстру (мал. 57).

Мал. 57 - Приклад реєстру даних

 Операції налагодження відображення даних та роботи з реєстрами

Налаштування колонок реєстру може здійснюватися на робочому місці кожного користувача індивідуально. Виконані налаштування зберігаються при закритті відповідного реєстру.

Мал. 57 - Приклад реєстру даних

Зміна ширини та послідовності відображення колонок

У будь-який момент користувач має можливість змінити ширину колонки реєстру даних.

Щоб змінити ширину будь-якої колонки, слід спочатку встановити курсор миші на праву межу заголовка цієї колонки так, щоб на екрані з'явився символ  , а потім натиснути ліву кнопку миші і утримуючи її, перетягнути межу колонки на потрібну відстань вправо або вліво. Якщо двічі клацнути лівою кнопкою миші по правій межі заголовка колонки, то ширина цієї колонки автоматично зміниться таким чином, щоб навіть найбільш довге значення в ній було видно на екрані повністю.

Мал. 58 - Приклад налагодження ширини колонки

Для зміни ширини колонок також можна скористатися пунктами меню, яке відкривається після натискання на колонці правою кнопкою миші, обравши пункт "Оптимальна ширина" (мал. 59). Ширина поточної колонки автоматично зміниться в найбільш довгому значенні.

Мал. 59 - Приклад оптимальної ширини колонки

Вибір пункту "Оптимальна ширина колонок" дозволяє встановити ширину всіх колонок реєстру таким чином, щоб навіть найбільш довге значення в них було видно на екрані повністю .

Для зміни послідовності відображення колонок в реєстрі даних, слід підвести курсор миші на середину заголовка тієї колонки, розміщення якої у реєстрі необхідно змінити, натиснути ліву кнопку миші і притримуючи її, перетягнути заголовок колонки в бажане місце.

Упорядкування записів

Для зручності перегляду інформації та роботи з даними в системі, передбачена можливість упорядкування записів реєстру за значеннями полів колонки (колонок) реєстру.

Якщо встановити курсор миші на заголовок певної колонки і один раз клацнути лівою кнопкою миші, то записи в реєстрі даних будуть автоматично впорядковані за значеннями полів цієї колонки. У правій частині заголовку колонки з'явиться символ або , який показує, що записи впорядковані, відповідно за зростанням або зменшенням значень полів у цій колонці (у разі полів, які містять текстові дані, символ означає впорядкування за абеткою). Для того, щоб змінити впорядкування на протилежне, слід ще раз клацнути лівою кнопкою миші на тому ж заголовку колонки. Утримуючи клавішу {Ctrl} і клацнувши один раз по заголовку колонки, можна скасувати упорядкування записів реєстру за значеннями (при цьому трикутник у назві колонки зникає).

Крім того, існує можливість після здійснення упорядкування записів за значеннями в якійсь одній колонці, здійснити додаткове упорядкування за значеннями в іншій. Для цього необхідно, тримаючи натиснутою клавішу {Shift}, клацнути один раз по заголовку тієї колонки за значеннями, в якій треба здійснити додаткове упорядкування.

Упорядкування записів за значеннями полів певної колонки можна виконати також шляхом вибору певного пункту контекстного меню заголовка цієї колонки, яке відкривається після натискання на заголовок колонки правою кнопкою миші. Вибір пункту "Сортувати за зростанням" цього додаткового меню дозволяє виконати упорядкування записів реєстру за зростанням значень полів виділеної колонки. Відповідно вибір пункту "Сортувати за спаданням" дозволяє виконати аналогічне впорядкування по зменшенню (мал. 60).

Мал. 60 - Приклад сортування по зростанню/по зменшенню

Фільтрація записів по значенням полів

Одним із засобів гнучкого регулювання сукупності записів, які відображаються в реєстрі даних, є можливість встановлювати автоматичний фільтр на значення полів колонок (однієї, декількох або всіх) реєстру. Після установки такого фільтру, в реєстрі будуть відображені тільки ті записи, в яких значення полів цих колонок відповідають встановленим критеріям фільтрації. (Зазначимо, що встановлення фільтру не означає видалення частини записів. Фільтр дозволяє лише тимчасово не відображати деякі записи. Після скасування фільтрації в реєстрі знову будуть відображатися всі наявні записи).

Мал. 61 - Приклад фільтра

Для того щоб скористатися можливістю фільтрації для певної колонки, потрібно клацнути лівою кнопкою миші на символ  в правій частині заголовка цієї колонки.

У результаті, під заголовком колонки відкриється форма, яка дає можливість задати критерій фільтрації з використанням операцій порівняння, як "рівне", "починається", "містить", "більше", "більше або дорівнює", "менше", "менше або дорівнює", "порожнє", "не порожнє", "між".

Перелік операцій порівняння залежить від типу значень у колонці.

Так, для значень з датами (наприклад, значень у колонці "Дата народження") у переліку операцій порівнянь будуть такі : "=", "<", ">", ">=", "<=", " між" (мал. 63).

Для інших значень (наприклад,"Номер амбулаторії") у переліку операцій порівнянь будуть такі: "Починається", "Рівне", "Містить" (мал. 64).

Для значень, які є вибором зі списку (наприклад, значення в колонці "Стан") операції відсутні, можливо, тільки вибрати з переліку для фільтрації значення, які може приймати атрибут даного типу (мал. 65).

Мал. 62 - Приклад фільтра

Мал. 63 - Приклад фільтра для колонок типу дата

Мал. 64 - Приклад фільтра для колонки типу строки

Мал. 65 - Приклад фільтра для колонки типу список

Після вибору критеріїв фільтрації по колонці, необхідно натиснути кнопку "Застосувати", яка дозволяє відобразити в реєстрі записи які задовольняють заданим умовам фільтрації.

Кнопка "Очистити", дозволяє очистити задані критерії та задати нові. Для закриття форми фільтра, необхідно вийти з форми, клацнувши лівою кнопкою миші в будь-якому іншому місці реєстру.

Якщо критерій фільтрації сформований, то в реєстрі будуть відображатися лише ті записи, які йому відповідають.

Скористатися механізмом фільтрації можливо як для однієї колонки, так і для декількох або усіх одночасно. Якщо для однієї або декількох колонок обраний певний режим фільтрації, то символ  в заголовку цих колонок відображається постійно, а в нижній частині реєстру з'являється рядок з коротким описом всіх встановлених режимів фільтрації (мал. 66).

Мал. 66 - Приклад рядка умов фільтрації

Клацнувши лівою кнопкою миші на кнопку  "Очистити фільтр" у правій частині рядка, можна одночасно відмінити фільтрацію по всіх колонках реєстру. Після цього в реєстрі знову відобразяться всі наявні записи.

Зняття перемикача  в лівій частині рядка умов фільтрації, дає можливість зняти умови фільтрації і відобразити всі дані реєстру, але при цьому умови фільтра будуть збережені з можливістю знову встановити перемикач і скористатися цими самими умовами фільтра.

Мал. 67 - Перемикач фільтрації

Групування записів

Для зручності в системі передбачена можливість групування записів за вмістом полів колонки (колонок) реєстру.

Для групування записів реєстру даних необхідно натиснути правою кнопкою миші на заголовку реєстру, вибрати з контекстного меню пункт "Показати панель групування" (мал. 68).

Мал. 68 - Показати панель групування

У результаті у верхній частині реєстру відкриється Панель групування.

Мал. 68 - Місце для перетягування колонок

Панель групування призначена для розміщення заголовків тих колонок, за значеннями полів яких необхідно згрупувати записи в реєстрі. Для виконання групування слід мишкою (притримуючи ліву кнопку) перетягнути заголовки потрібних колонок на панель групування де може бути розміщена в довільному порядку будь-яка кількість заголовків колонок реєстру даних (мал. 69).

Мал. 69 - Приклад розміщення заголовків колонок на панелі групування

Після цього реєстр буде розбито на кілька підреєстрів (мал. 70). Кожен з підреєстрів можна розкрити, клацнувши мишею на символі

Після відкриття підреєстрів символ змінюються, його слід використовувати для відкриття підреєстрів.

Мал. 70 - Приклад вигляду реєстру після групування заголовків колонок

Згрупувати записи за значеннями полів певної колонки можна і шляхом вибору пункту {Групувати} (Колонка -> {Групувати} ) контекстного меню заголовка цієї колонки.

У разі необхідності, можна перетягнути заголовок колонки з панелі групування в заголовок реєстру. У результаті групування за значеннями полів цієї колонки буде знято.

Для зняття групування записів реєстру даних необхідно натиснути правою кнопкою мишки на заголовок, вибрати з контекстного меню пункт {Сховати панель групування реєстру}, при цьому зовнішній вигляд самого реєстру не зміниться. Розбивка реєстру даних на підреєстри залежить не від наявності або відсутності на екрані панелі групування, а від того, чи було перетягнуто на цю панель хоча б один заголовок колонки. Для зняття групування, необхідно перетягнути заголовки колонок з панелі групування в заголовок реєстру і сховати панель групування зазначеним вище способом.

Тимчасове приховування колонок

У системі передбачена можливість сховати одну або декілька колонок реєстру даних (тобто тимчасово припинити відображення тих колонок реєстру, зміст яких користувачу в даний момент не потрібен). Для цього необхідно скористатися кнопкою  "Налагодження колонок" , розміщеної на панелі інструментів реєстру на закладці "Вигляд" або вибрати пункт Налагодження колонок контекстного меню реєстру.

У результаті використання кнопки "Налагодження колонок" або вибору пункту Налагодження колонок контекстного меню на екрані відкривається спеціальна форма "Налаштування" (мал. 71), яка призначена для розміщення заголовків тих колонок реєстру, які потрібно тимчасово сховати або відобразити. Якщо встановити курсор миші на заголовок будь-якої колонки реєстру, натиснути і притримати ліву кнопку і перетягнути заголовок на форму "Налагодження", то відповідна колонка відображатися в реєстрі не буде (хоча всі дані, що містяться в прихованій колонці, будуть зберігатися в системі).

Існує можливість тимчасово приховати довільну кількість колонок реєстру .

Мал. 71 - Приклад форми "Налагодження колонок"

Для того, щоб повернути відображення тимчасово прихованих колонок, потрібно відкрити форму "Налагодження колонок", скориставшись кнопкою  "Налагодження колонок" (або шляхом вибору пункту Налагодження колонок контекстного меню заголовка реєстру), виділити мишкою заголовок потрібної колонки і притримуючи ліву кнопку перетягнути заголовок колонки в бажане місце заголовка реєстру.

Також існує можливість відобразити всі колонки за замовчуванням, тобто показати набір і порядок колонок, передбачений системою, скинувшити налаштування користувача. Для того, щоб скинути налаштування, необхідно скористатися кнопкою "Скинути налагодження колонок"

Мал. 72 - Приклад кнопки "Скинути налагодження колонок"

Рядок пейджингу та підсумків

У нижній частині реєстру відображається, так званий, пейджинг, тобто кількість сторінок з даними реєстру і номер поточної сторінки на якій знаходиться користувач (мал. 73). Оскільки реєстр може зберігати велику кількість записів, для зручності роботи з реєстром передбачена функція посторінкового відображення. На кожній сторінці відображається по 50 записів реєстру.

Зауважимо, що операції фільтрації та сортування здійснються для всього реєстру( а не для поточної сторінки), тоді як групування здійснюється в межах сторінки.

Мал. 73 - Приклад рядку пейджингу та підсумків

Для зручного переходу між сторінками існують кнопки переходу: на наступну сторінку    "Наступна сторінка" , кнопка переходу на останню сторінку   "Остання сторінка" , кнопка переходу на попередню сторінку  "Попередня сторінка" , кнопка переходу на першу сторінку  "Перша сторінка"

Зауважимо, що перебуваючи на першій сторінці, кнопки переходу  "Перша сторінка" ,  "Попередня сторінка" не доступні. Аналогічно, на останній сторінці реєстру кнопки  "Наступна сторінка" і  "Остання сторінка" заблоковані.

Рядок підсумків також відображає загальну кількість сторінок у реєстрі "Усього рядків" (мал. 73), якщо в ньому застосовано фільтрацію. У рядку "Усього рядків" відображається кількість записів, які відповідають заданим умовам фільтру.

Експорт вмісту реєстрів даних

Вміст реєстру даних можна експортувати (вивантажити) в таблицю MS Excel.

Для експорту вмісту реєстру призначена кнопка  "Експорт в Excel" , розміщена на панелі інструментів. Після натискання на цю кнопку відкривається документ Excel.

Мал. 74 - Приклад кнопки експорту

При експорті вмісту реєстру завжди експортується також і заголовок реєстру.

При експорті вмісту реєстру, зберігаються налаштування переліку колонок, ширини та послідовності іх відображення, упорядкування записів у реєстрі. Тобто реєстр експортується в тому вигляді, в якому він був налаштований до виконання операції  "Експорт в Excel".

Вибір пункту  "Експорт в Excel" на панелі інструментів дозволяє експортувати вміст реєстру даних у таблицю MS Excel. Після вибору цього пункту, на екрані відкривається вікно програми MS Excel з таблицею, вміст якої повністю збігається із вмістом поточного реєстру.

Роздрукувати або зберегти дані у вигляді файлу можна за допомогою функціоналу програми MS Excel (вкладинка Файл: "Друк" або " Зберегти " або "Зберегти як") .

Оновлення вмісту реєстру даних

Для оновлення вмісту реєстру даних існує кнопка   "Оновити" , розміщена на панелі інструментів реєстру.

Мал. 75 - Приклад кнопки "Оновити"

Необхідність оновлення вмісту реєстрів викликана тим, що з Системою, у більшості випадків, працюють кілька користувачів одночасно. У результаті їхньої роботи вміст реєстрів може змінюватися. Якщо певний користувач відкрив певний реєстр, а після цього інший користувач, наприклад, вилучив запис, то перший користувач фактично буде бачити на своєму екрані застарілу інформацію (тобто інформацію, яка була актуальною на момент відкриття реєстру). Операція оновлення дозволяє в будь-який момент актуалізувати вміст реєстру, відкритий на екрані користувача, тобто відобразити в реєстрі останні дані.

Крім оновлення за допомогою кнопки  "Оновити", в Системі передбачена можливість індивідуально налаштувати автоматичне оновлення реєстру даних через певні проміжки часу. Щоб активувати функцію автоматичного оновлення (мал. 76) необхідно на панелі інструментів реєстру на вкладці "Вигляд" задати бажаний період оновлення (час вказується в хвилинах).

Мал. 76 - Приклад активації автоматичного оновлення реєстрів

Операції реєстру

Для будь-якого реєстру, за наявності відповідних прав, доступні наступні операції:

• Створити запис;
• Редагувати;
• Вийти з реєстру;
• Відкрити картку.

Розглянемо більш детально операції відкриття, створення та редагування ЕК.

Відкриття ЕК реєстру

Відкрити існуючу картку запису в реєстрі документів можна за допомогою:

1. Двічі натиснути лівою кнопкою миші на виділеному записі;
2. Натиснути правою кнопкою миші на запис та в контекстному меню вибрати пункт "Відкрити";
3. Виділити запис і натиснути клавішу {Enter} або кнопку "Відкрити" (мал. 77).

У результаті відкривається ЕК запису, (при цьому можна переглянути інформацію документа та, при необхідності, внести зміни за певними правилами).

Мал. 77 - Приклад кнопки "Відкрити"

Створення ЕК реєстру

Для створення нового запису необхідно:

1. Натиснути кнопку  "Створити запис" , розміщену на панелі інструментів реєстрів або натиснути клавішу {Insert} для відкриття нового запису
2. Внести необхідну інформацію в поля електронної картки;

Зберегти інформацію, використовуючи стандартні кнопки ЕК: "Зберегти" або "Зберегти і закрити".

Мал. 78 - Приклад кнопки "Створити"

Редагування ЕК реєстру

Для редагування електронної картки (далі ЕК) потрібно знайти ЕК цього запису (для цього слід вибрати той реєстр, до якого належить дана ЕК та скористатися фільтрацією по реєстру), відкрити.

Внести необхідні зміни в поля ЕК та зберегти інформацію використовуючи стандартні кнопки ЕК: "Зберегти" або "Зберегти і закрити" .

Мал. 79 - Приклад внесення змін/збереження

Структура електронних карток (далі ЕК) різних реєстрів дещо подібна схожа (мал. 80).

Електронна картка реєстру містить:

• Заголовок
• Набір закладок
• Набір стандартних кнопок
• Набір кнопок спеціальних дій
• Набір кнопок переходів станів

Мал. 80 - Приклад електронних карток

Група кнопок "Картка"

Мал. 81 - Група кнопок "Картка"

Натискання кнопки "Зберегти і закрити",  призводить до збереження інформації в системі, при цьому ЕК закривається.

 Натискання кнопки "Закрити", призводить до закриття ЕК.

Якщо після відкриття ЕК, користувач редагував ЕК, а потім натиснув кнопку"Закрити" або кнопку {Esc}, буде видано повідомлення-запит на підтвердження збереження або скасування змін (мал. 82).

Мал. 82 - Приклад повідомлення-запита на підтвердження збереження або відміни змін

Група кнопок "Додатково"

Мал. 83 - Група кнопок "Додатково"

Натискання кнопки "Зберегти", призводить до збереження інформації в системі, при цьому ЕК залишається відкритою (користувач може після збереження інформації продовжити працювати з ЕК).

Для видалення ЕК запису з реєстру, необхідно знайти і відкрити цю картку в системі, натиснути кнопку   "Видалити", розміщену на панелі інструментів реєстру карток. Після цього з'явиться повідомлення для підтвердження операції видалення.

У разі позитивної відповіді ЕК буде видалена, при негативній - вікно-повідомлення закривається, а ЕК не видалиться.

Для оновлення вмісту картки призначена кнопка  "Оновити" яка розміщена на панелі інструментів.

Оновлення вмісту картки потрібне, якщо з карткою працюють кілька користувачів одночасно. У результаті їхньої роботи вміст картки може змінюватися. Якщо певний користувач відкрив певну картку реєстру, а після цього інший, наприклад, додав інформацію до картки, то перший користувач фактично буде бачити на своєму екрані застарілу інформацію (тобто інформацію, яка була актуальною на момент відкриття картки). Операція оновлення дозволяє в будь-який момент актуалізувати вміст картки реєстру, відкритої на екрані користувача, тобто відобразити в картці останні дані.

Кнопка  "Аудит" призначена для перегляду журналу роботи з ЕК запису. Також, цей журнал дозволяє відстежувати історію роботи з ЕК, починаючи із моменту її створення та містить інформацію про:

• всі операції з ЕК, які були виконані успішно;

• всі операції, виконання яких було ініційовано користувачами, але завершилося невдачею у зв'язку з відсутністю у них системних прав на виконання таких операцій.

Кнопка  "Історія станів" доступна тільки для карток, які мають стани та призначена для перегляду журналу переходів станів ЕК (та їх історію).

Після натискання на кнопку "Історія станів" на панелі інструментів, відкриється таблиця з даними про переходи станів, виконаних стосовно картки.

Кнопка  "Історія друку" призначена для перегляду журналу формування друкованих форм з поточної ЕК. Даний журнал дозволяє відстежувати історію формування друкованих форм із зазначенням їх назв, часу формування, користувача що їх сформував та з можливістю переглянути саму форму.

Вкладка "Вигляд"

Кнопки закладки "Вигляд", (мал. 85) призначені для управління розміром ЕК:

Мал. 85 - Стандартні кнопки закладки "Вигляд"

Кнопка "На весь екран" розгортає картки системи на всю ширину робочої області (мал. 86).

Мал. 86- Вигляд ЕК в режимі "На весь екран"

Кнопка "Звичайний вигляд" повертає вигляд картки системи до її стандартних розмірів (мал. 87).

Мал. 87 - Вигляд ЕК в режимі "Звичайний вигляд"

Вкладка "Налагодження"

Дана закладка містить кнопки "Налагодження шаблонів" та "Створити шаблон", "Створити логічний реєстр" (мал. 88).

Мал. 88 - Стандартні кнопки закладки "Налагодження"

Вкладка "Друк"

Закладка "Друк" (мал. 89) містить кнопки для формування друкованих форм поточної ЕК.

Закладка "Друк" може мати два варіанта вигляду: маленькі або великі кнопки. Вигляд закладки для кожного окремого реєстру визначається розробником.

Мал. 89 - Закладка "Друк" з маленькими кнопками

Кнопки спеціальних дій ЕК

В залежності від ЕК (електронної картки), яка відкрита в поточний момент, у верхній частині ЕК (мал. 90) можуть бути присутні додаткові кнопки Спеціальні дії:  кнопка "ЕМК"  або "Запис на прийом"    на електронній картці пацієнта тощо.

Мал. 90 - Приклад спеціальних кнопок ЕК

Такі права знаходяться в блоці прав відповідного реєстру "Спеціальні дії" та, зазвичай, мають таку саму назву як і кнопка (або розширену, якщо назва кнопки скорочена).

Кнопки переходів станів ЕК

Для карток реєстру, які мають стани, передбачені переходи станів. В панелі інструментів таких ЕК є додатковий блок "Переходи станів" з відповідними групами кнопок.

Робоча область ЕК

Мал. 91 - Робоча область електронної картки (приклад)

Робоча область (набір закладок) ЕК призначена для внесення інформації про певний запис ЕК та залежить від реєстру (мал. 91).

Якщо заблоковано деякі поля закладки, користувач має право лише на перегляд значення цього поля (без права введення або зміни його значення). Якщо заблокована певна кнопка, користувач не має права на її використання.

Щоб перейти до певної закладки слід або навести курсор миші на її заголовок та один раз клацнути лівою кнопкою миші або скористатися комбінацією клавіш {Ctrl Tab}.

Звичайний розмір картки в ширину є 900 пікселів. Деякі картки системи (які містять великий обсяг інформації) мають свій стандартний розмір 1000 пікселів. Вибір таких розмірів зумовлений мінімальними вимогами до розмірів екранів користувачів, що регламентуються системою. Якщо певний користувач має розмір екрана, що дозволяє йому використовувати більший простір, то робочу область можливо розширити за допомогою панелі навігації – закладки "Вигляд" (мал. 93).

Вкладка "Вигляд"

Мал. 93 - Вкладка "Вигляд"

Структура ЕК системи може бути різного типу:

• прості (містять лише певні текстові або цифрові поля та поля з вибором інформації (довідниками)) (мал. 94),

Мал. 94 - Приклад простої електронної картки

• більш складні (містять додаткові закладки із набором своїх полів для групування певної інформації реєстру за підтипом (мал. 95).

Мал. 95 - Приклад більш складної електронної картки

• складні (такі картки складаються з інформаційної області, вкладок, блоків, перейшовши на певну гілку якого, в робочій області відображається певний набір полів (мал. 96).

Мал. 96 - Приклад складної електронної картки

Перегляд додаткової інформації, щодо картки

Перегляд Аудиту

Для перегляду журналу роботи з електронної картки  (далі ЕК)  необхідно виконати наступні дії:

• знайти потрібну ЕК;

•  відкрити ЕК;

• натиснути на кнопку  "Аудит" на панелі інструментів (мал. 97);

Мал. 97 - Аудит (приклад)

• переглянути інформацію в закладці "Аудит".

Після натискання на кнопку  "Аудит" відкривається таблиця з даними, стосовно дій над карткою (мал. 98).

Мал. 98 - Приклад аудиту змін (виділено колонку з формами, в які вносилися зміни)

Для зручності перегляду інформації в журналі, слід скористатися функцією групування записів за значеннями полів колонки (колонок) журналу.

Для цього використовується панель групування, що з'являється на екрані після вибору пункту Панель групування контекстного меню заголовка журналу (мал. 99).

Мал. 99 - Приклад групування

Якщо виділити запис журналу та двічі клацнути лівою кнопкою миші, відкривається "Аудит змін" (мал. 100), в якому можна переглянути параметри, що характеризують відповідну операцію (для прикладу обрано запис про зміну контактів).

Мал. 100 - Приклад аудиту змін запису

Перегляд історії станів

На ЕК системи, для яких передбачена наявність певних станів, існує можливість переглядати історію переходів станів за допомогою кнопки  "Історія станів" на панелі інструментів (мал. 101).

Мал. 101 - Історія станів

Після натискання кнопки, з'являється аудит зміни станів (мал. 102).

Мал. 102 - Аудит змін стану

Перегляд історії друкованих форм

Після натиснення кнопки "Історія друку" (мал. 103)  відкривається таблиця з переліком друкованих форм, що формувалися з поточної.

Мал. 103 - Історія друку

Для зручності перегляду інформації в журналі слід скористатися функцією групування записів за значеннями полів колонки (колонок) журналу.

 Для цього використовується панель групування, що з'являється на екрані після вибору пункту Панель групування контекстного меню заголовка журналу.

Після того як форму сформовано, користувач може її відредагувати. Змінений варіант буде збережений в історії, але якщо користувач пізніше відкриє її з цієї сторінки, зміни зберігатися не будуть.

Із даної таблиці подвійним кліком лівої кнопки миші або за допомогою кнопки "Відкрити"  (на панелі інструментів або праворуч від таблиці кнопки з іконкою лупи) можна відкрити відповідну друковану форму.

За бажанням, можна залишити коментар до друкованої форми за допомогою кнопки "Додати коментар". Коментар може створити тільки користувач, що цю форму сформував. Після внесення коментаря необхідно натиснути кнопку "Зберегти" для його збереження.

Завершити роботу з системою можливо одним з трьох традиційних для ОС Windows способів:

• одним кліком лівою кнопкою миші на кнопці-хрестику   у правому верхньому кутку вікна "Навігатора";

Мал. 104 - Завершення роботи

• натиснути комбінацію клавіш {Alt + F 4};
• вибрати пункт головного меню Завершити роботу (мал. 105).

Мал. 105 - Завершення роботи через Головне меню

Після цього відкривається вікно-підтвердження: "Ви дійсно хочете вийти з системи?" (мал. 106) . Для завершення роботи з системою, необхідно натиснути кнопку "Так" , натиснення кнопки "Ні" відхиляє команду завершення, роботу з системою можна продовжувати.

Мал. 106 - Повідомлення підтвердження виходу з системи

Вихід із системи (або зміна користувача)

Для виконання даної команди необхідно вибрати пункт головного меню "Вихід" (мал. 107).

Мал. 107 - Вихід з системи ( або зміна користувача)

 Даний спосіб виходу не завершує повністю роботу з системою, а лише завершує сесію поточного користувача, який вийшов із системи.

 Після закриття головного вікна програми, запускається стартове вікно входу до системи (мал. 108).

Далі можливо повторно зайти до системи або змінити користувача.

Мал. 108 - Форма входу до cистеми
